风扇噪音值测试
文章出处:未知 人气:发表时间:2018-12-26

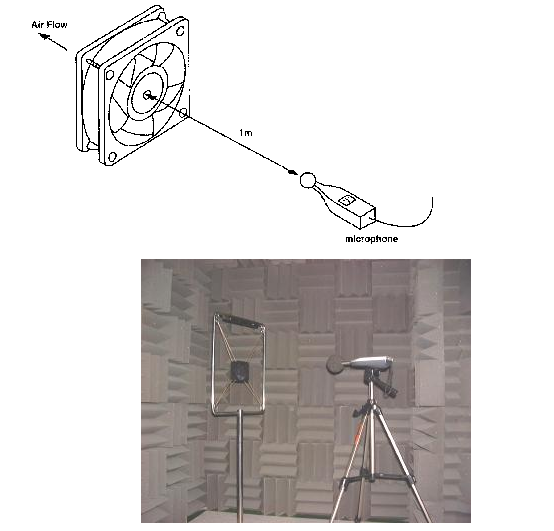

风扇噪音值的量测是根据CNS 8753 规范标准(与DIN45635规范标准相似)ISO 3744 在背景噪音低15分贝的隔音室内进行(COOLTRON使用dBA等级系统严格按照职业健康与安全法案。)用绳子垂直的将风扇的四个角系紧固定,把麦克风放置在位于离风扇吸风面中心1米远的地方。风扇的噪音值在噪音计内以音压级(SPL)之倍频带绘出了。每一个波段有上限,且上限是下限的两倍。
计算噪音的方法如下:
SPL = 20 log10 P / Pref
SWL = 10 log10 W / Wref
Where:
SPL: 音压级
SWL: 音压级
P: 音压
Pref: 基准音压
Wref: 音源的噪音能量
产生噪音的原因
噪音来源于风扇结构本身或系统干扰。系统干扰是产生风扇噪音的最大原因。当一种风扇的设计是用于低噪音操作时,风扇会对出风口和进风口的干扰非常敏感。而这种干扰主要来自于支架,电容,线圈,线材,护网,防尘配件,墙或面板等。
使风扇产生噪音的原因还包括气流扰乱,振动,系统负荷和AMD结构。不当的斜度和角度会造成气流扰乱。气流扰乱是空气从扇叶面到扇叶边缘分离造成的宽带噪音。引起风扇噪音的另一个主要因素是转速。如果风扇的转速降低20%,噪音值将减少5dB.
从以下能看出速度对噪音的影响:
dB1 = dB2 + 50log10 (rpm1/ rpm2)
振动产生于气流中并且是形成宽带噪音的部分原因。风扇进风口和出风口的振动是由于风扇扇叶及其扇叶边缘所产生的,从而增加噪音。因系统负荷,风扇运行在最高点趋于安静时,但同样会因系统负荷的振动而导致噪音的变化。例如,不良的风扇设计或轴承的安装将导致振动,从而增大风扇噪音。
怎样减少风扇噪音?
系统阻抗必须降到最低程度,这样气流和噪音才能维持在最小。一个机壳的出风口和进风口之间的范围占全部系统阻抗的60%至80%。这是低噪音太高的结果。出风口和进风口的系统阻抗占潜在气流的大部分比例。结果,转速越快,噪音越大的风扇其致冷效果越好。
温度升高也可能降低噪音,因为风量和温升是成反比的。因温度的上升,会带走大部分的风量。在略微对温升限制放松的情况下,能有助于减少噪音。甚至温度不改变,风扇尺寸的选择都对减少噪音有帮助。在产生相同风量的情况下,大风扇比小风扇更安静。
最后一个降低噪音的方法是把风扇与机壳隔绝开来。因为风扇在低频运行时整个系统都不重。把风扇与机壳隔绝开时,振动隔绝材料必须柔软和柔韧。这个方法也是有效的,如果风扇设计的风量小于20CFM,噪音也会相应从机壳内得到控制。
计算噪音的方法如下:
SPL = 20 log10 P / Pref
SWL = 10 log10 W / Wref
Where:
SPL: 音压级
SWL: 音压级
P: 音压
Pref: 基准音压
Wref: 音源的噪音能量
产生噪音的原因
噪音来源于风扇结构本身或系统干扰。系统干扰是产生风扇噪音的最大原因。当一种风扇的设计是用于低噪音操作时,风扇会对出风口和进风口的干扰非常敏感。而这种干扰主要来自于支架,电容,线圈,线材,护网,防尘配件,墙或面板等。
使风扇产生噪音的原因还包括气流扰乱,振动,系统负荷和AMD结构。不当的斜度和角度会造成气流扰乱。气流扰乱是空气从扇叶面到扇叶边缘分离造成的宽带噪音。引起风扇噪音的另一个主要因素是转速。如果风扇的转速降低20%,噪音值将减少5dB.
从以下能看出速度对噪音的影响:
dB1 = dB2 + 50log10 (rpm1/ rpm2)
振动产生于气流中并且是形成宽带噪音的部分原因。风扇进风口和出风口的振动是由于风扇扇叶及其扇叶边缘所产生的,从而增加噪音。因系统负荷,风扇运行在最高点趋于安静时,但同样会因系统负荷的振动而导致噪音的变化。例如,不良的风扇设计或轴承的安装将导致振动,从而增大风扇噪音。
怎样减少风扇噪音?
系统阻抗必须降到最低程度,这样气流和噪音才能维持在最小。一个机壳的出风口和进风口之间的范围占全部系统阻抗的60%至80%。这是低噪音太高的结果。出风口和进风口的系统阻抗占潜在气流的大部分比例。结果,转速越快,噪音越大的风扇其致冷效果越好。
温度升高也可能降低噪音,因为风量和温升是成反比的。因温度的上升,会带走大部分的风量。在略微对温升限制放松的情况下,能有助于减少噪音。甚至温度不改变,风扇尺寸的选择都对减少噪音有帮助。在产生相同风量的情况下,大风扇比小风扇更安静。
最后一个降低噪音的方法是把风扇与机壳隔绝开来。因为风扇在低频运行时整个系统都不重。把风扇与机壳隔绝开时,振动隔绝材料必须柔软和柔韧。这个方法也是有效的,如果风扇设计的风量小于20CFM,噪音也会相应从机壳内得到控制。
